新型無接觸激光轉印技術

2022-10-08 15:36 來源：全球光伏企鵝號責編：覃子喻

摘要：: 激光圖形轉印技術（Pattern Transfer Printing，簡稱：PTP）是一種新型的非接觸式的印刷技術，該技術在特定柔性透光材料上涂覆所需漿料，采用高功率激光束高速圖形化掃描，將漿料從柔性透光材料上轉移至電池表面，形成柵線。

更多精彩資訊>>

小C專訪｜正博總經理范

小C專訪·煒岡股份董事

【CPP114】訊：激光圖形轉印技術（Pattern Transfer Printing，簡稱：PTP）是一種新型的非接觸式的印刷技術，該技術在特定柔性透光材料上涂覆所需漿料，采用高功率激光束高速圖形化掃描，將漿料從柔性透光材料上轉移至電池表面，形成柵線。

1. 激光轉印技術作用

通過非接觸激光印刷技術（PTP）改善高效太陽能電池細柵印刷工藝，能夠突破傳統絲網印刷的線寬極限，輕松實現 25um 以下的線寬，在電池片硅片上印刷更大高寬比的超細柵線，幫助電池實現超細密柵電池，匹配選擇性發射極技術，提升太陽能電池效率的同時，大幅度節省漿料耗量20%以上，最終降低電池生產、發電成本。

2. 激光轉印技術優勢

① 激光轉印的柵線更細，現在可以做到18um以下漿料節省30%，在PERC上已經得到論證，HJT電池使用的是低溫銀漿，顆粒度小，轉印可以達到更新的線寬，從而降低銀漿耗量，提升電池效率，TOPCON工藝是N型雙面銀漿，對銀漿耗量更為敏感，在TOPCon、HJT等路線上的節省量會更高；

② 印刷高度一致性、均勻性優良，誤差在2um，低溫銀漿也同樣適用；

③ 可以改變柔性膜的槽型，根據不同的電池結構，來實現即定的柵線形狀，改善電性能;

④ 激光轉印為非接觸式印刷，可以避免擠壓式印刷存在的隱裂、破片、污染、劃傷等問題。同時，未來硅片薄片化趨勢，薄片化會帶來更多隱裂問題，激光轉印由于非接觸式印刷，可以有效解決這個問題。

⑤ 作為絲網印刷的替代技術，圖案轉移印刷（PTP）技術已顯示出潛力，可以印刷高縱橫比的窄電極，PTP技術可以制造平均寬度為18um的電極，但是在手指寬度為22um的情況下，六個母線結構的電池效率最高，對于正面金屬化，需要在光損壞和電損耗之間進行權衡。

⑥ 一方面，由于前側的陰影較少，具有較窄電極的太陽能電池會產生較高的電流，另一方面，由于接觸電阻和橫向電阻對總串聯電阻的貢獻增加，薄電極導致填充系數（FF）減小。優化電極的數量以及增加母線的數量是使FF損耗最小化，同時又使窄電極的全部電勢最大化的兩種可能方法。

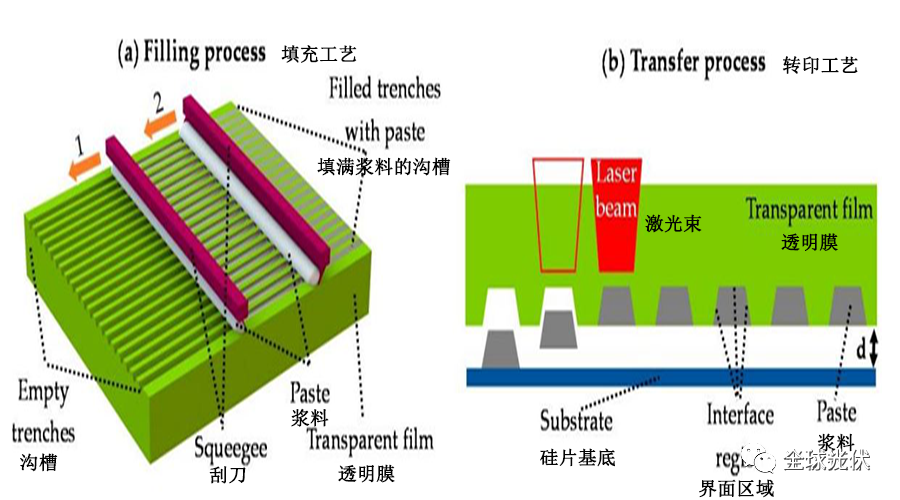

3. 激光轉印技術流程

主要包含：填充過程和轉移過程
