物聯網業務管理域通過管理接口，實現增強通道配置數據和故障管理指令下發功能，接入網、核心網、通信業務能力層和物聯網業務接入層負責執行增強通道功能。客戶通過業務管理域可以實現對終端通信故障的查詢、定位和排除。

　　◆應用集成模式

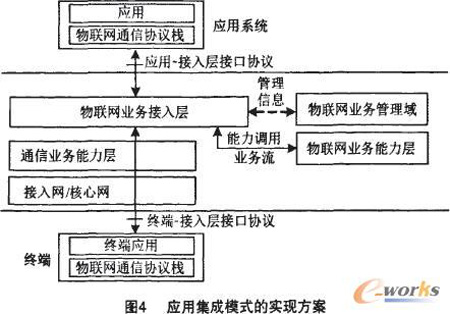

　　運營商提供的端到端物聯網應用開發、集成、運營和維護服務，終端和應用系統采用運營商定義的物聯網通信協議，接受物聯網業務管理域的運營和管理，該模式下可以同時選擇使用增強通道。其實現方案如圖4所示。


　　終端、應用系統與物聯網業務接入層分別采用標準的終端一接入層接口協議、應用一接入層接口協議，實現終端管理、感知能力管理信息和業務數據承載等功能。物聯網業務接入層實現對應用系統和終端的接入，負責業務鑒權發起、協議解析、路由分發和協議適配功能。物聯網業務管理域完成業務鑒權、計費等功能。

　　(2)對移動通信網優化的要求及部署策略

　　物聯網對移動通信網的優化技術要求體現在增強通道特性上，具體包括：

　　◆適應不同業務特性終端通信要求

　　通過業務控制，能夠充分有效的利用移動通信網資源，滿足不同業務特性終端的通信服務要求。并有效緩解物聯網終端大量涌入對網絡造成的壓力。

　　3GPP定義了16類物聯網業務特征，要求移動網絡根據終端簽約的業務特征，進行相應的業務控制。這些業務特征概括為以下幾方面：終端接入控制(根據時間段、延遲容忍度等，或只允許PS域接入)；業務發起方式控制(僅終端發起、僅網絡發起、位置觸發等)；會話管理(永遠在線、業務結束后去激活、終端狀態感知、狀態變化告警等)；移動性管理(低移動、低功耗終端的移動性管理策略)；業務優先級控制；終端和服務器安全連接；用戶群組通信管理。

　　這些業務特征大部分可以通過升級核心網得以實現，部分需要升級無線網。業務初期，可在物聯網業務需求較集中的區域建設功能升級后的核心網元或升級原核心網元實現。

　　◆端到端QoS保證

　　要求核心網和無線網支持QoS功能，能夠根據HLR中用戶QoS簽約參數，以及MS、BSS、SGSN和GGSN之間的協商決定MS的QoS特性。并通過網絡資源的分配和調度最終實現QoS。

　　實際部署時，應統一建立物聯網端到端QoS服務模型，確定業務服務質量從業務網到核心網、接入網的映射關系，以保證端到端QoS策略的一致性。

　　◆通信故障管理

　　要求網絡維護用戶終端通信狀態，對于狀態異常的終端應向物聯網業務管理域發起告警，業務管理域能夠?qū)τ脩敉ㄐ殴收线M行分析和排查。由于網絡主動發起告警的功能對網絡有較大改造量，可以采用業務管理域向網絡定期獲取終端移動性和會話狀態信息的方式實現.或通過信令采集和分析的方式實現。

　　(3)物聯網通信協議功能擴展和標準化問題

　　現有M2M通信協議主要完成M2M終端的注冊、配置、控制、數據傳輸、告警和軟件升級等功能。終端與M2M管理平臺之間通常采用二進制協議報文接口。以減少對終端硬件資源要求；應用與M2M管理平臺之間主要采用SOAP和RESTful接口。

　　物聯網通信協議應該是對M2M協議功能的擴展和改進，同時應充分考慮協議的標準化問題。為了支持物聯網業務需求，物聯網通信協議主要擴展的功能包括：需支持對有線接入終端的管理，解決在有線接入條件下終端注冊、認證、路由尋址、安全和NAT等問題；支持對傳感器網關和感知外設的管理；支持對無線傳感器網絡技術的封裝，實現對傳感器網絡和節點管理功能；支持終端到終端通信，以及終端之間自組織功能。

　　在標準化方面，目前業內尚未形成統一的物聯網通信協議標準。在技術選擇上，終端與業務網的接口有TR069、DM、CoAP和二進制協議報文等多種方案。

　　TR069和DM是已有協議，不適合資源受限終端，需要對協議進行擴展，并提供到終端應用和物聯網應用的開放接口。CoAP是IETF正在研究基于REST架構的協議，由于硬件資源要求低，適合資源受限終端使用。二進制報文則是部分運營商M2M通信協議所采用的協議，適合資源受限終端。在業務發展初期，可能存在多種協議并存的情況，因此需要兼容和適配主流的物聯網協議通信。

　　5、結束語

　　隨著物聯網新應用的興起。M2M運營系統演進到物聯網業務體系架構已成為業務和技術發展的必然趨勢，也是運營商實現物聯網應用規模化推廣和聚合產業鏈資源的核心手段。

　　應該看到，目前業內關于物聯網業務網架構的研究尚處于起步階段，在業務需求、功能架構、關鍵技術、網絡改造等方面還有很多問題有待解決，在標準化方面短時間內還難以形成統一的物聯網標準體系。運營商應該引導建立多方共贏的商業模式，充分調用產業鏈各方的積極性，推動物聯網業務體系架構的研究、建設和運營。
